膨润土的钠化处理工艺

摘要

本文详细阐述膨润土钠化处理工艺，包含钠化处理缘由、化学反应机理，以及具体生产流程、各环节操作要点，如原矿选择、碳酸钠添加量、加水量、烘干等方面内容。

一、引言

膨润土作为一种重要的黏土矿物材料，在诸多领域应用广泛。我国膨润土矿藏分布广泛，然而大部分为钙基土，天然钠基土资源稀缺且品位欠佳。因钠基膨润土在性能上优于钙基膨润土，例如具备更强的吸水性、膨胀性、悬浮性和粘结性等，所以对钙基膨润土实施人工钠化处理，使其转变为钠基膨润土意义重大。通过钠化处理，能够显著提升膨润土的使用性能，满足不同行业对膨润土的需求。

二、钠化处理的化学反应机理

膨润土钠化处理最有效的活化剂是碳酸钠（Na_2CO_3），其化学反应原理是钙基膨润土中的钙离子（Ca^{2+}）与碳酸钠发生离子交换反应，钙离子被钠离子（Na^+）置换，生成钠基膨润土和碳酸钙（CaCO_3），反应式为：Ca^{2+}蒙脱石 + Na_2CO_3 → 2Na^{+}蒙脱石 + CaCO_3。经由这一反应，改变了膨润土中蒙脱石的层间阳离子组成，进而改善了膨润土的性能。

三、钠化处理膨润土生产流程

钠化处理膨润土的生产流程主要涵盖原矿检验、加碱搅拌、加水螺旋搅拌、强力挤压、堆放陈化、自然晒干或烘干、磨粉、检验以及包装等环节。每个环节都对最终产品质量有着关键影响，需严格把控操作条件与参数。

四、膨润土钠化处理加工过程要点

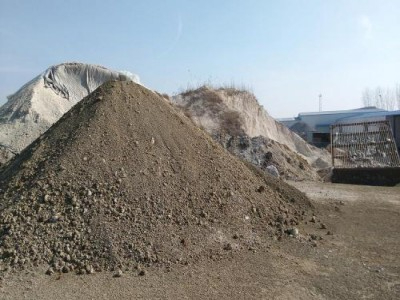

原矿的选择：原矿质量是决定产品质量的关键因素。不同矿点以及同一矿点的不同部位，膨润土的性质都可能存在差异。因此，需借助吸蓝量这一指标对原矿进行把控。吸蓝量可反映膨润土中蒙脱石的相对含量，吸蓝量越高，表明蒙脱石含量越高，钠化处理后的效果可能越好。此外，原矿中夹杂的石块等杂质需通过人工或在初破碎时进行分离，避免其混入膨润土中影响产品质量。

Na_2CO_3的加入量：碳酸钠的加入量要依据原矿的吸蓝量以及期望达到的最佳钠化度来确定。加工厂需特别留意，碱的加入量应低于最佳值。这是因为型砂的pH值需控制在一定范围，一般不超过8。膨润土碱的钠化量比最高值低0.5 - 1时，可从含有旧砂的型砂中自带的残碱获得活化补偿，依然能使膨润土具备较高的强度。若碱加入量过多，会导致型砂pH值过高，影响膨润土的性能以及型砂的质量。

水的加入量：挤压钠化改性膨润土时，水的总体含量最佳保持在30% - 35%。水的加入量过低，会降低钠离子在溶液中的活化度，致使活化不均匀，同时会增加挤压机械的负荷。而含水量过高，膨润土会呈膏状，无法成型受力，晶格不易断裂，钠化效果不良，并且还会增加烘干或晾晒的时间与成本。若原矿在潮湿地开采，含水率一般在26% - 30%，可直接加碱搅拌挤压；若原矿含水量低，则需进行补水，但总水量不得超过35%。

膨润土的烘干：若有足够场地晾晒，应尽量采用晾晒方式对膨润土进行干燥，这样可节约成本。但晾晒需要大量库房用于堆放膨润土。也可先晾至半干再进行低温烘干，这种方式既经济又能保障在冬季和雨季时用户的正常供应。需注意，烘干温度不宜过高，当烘干温度超过150℃时，晶格间的自由水会脱除，导致膨润土的理化性能下降。烘干、磨粉后的成品最终含水量控制在10%左右较为适宜。

五、结论

膨润土的钠化处理工艺是提升膨润土性能的重要手段，通过合理控制原矿选择、碳酸钠加入量、水的加入量和烘干等关键环节，能够生产出高质量的钠化膨润土产品，实际生产中根据原矿具体情况和产品质量要求，灵活调整各工艺参数，以实现理想的钠化效果。
